Installation du 3k3y sur Playstation 3 FAT / PHAT
1 : Obtenez vôtre clé de lecteur BD PS3 grâce au logiciel 3k3y Key dumper et copié la sur la micro SD du 3k3y.
Cette étape n’est désormais plus nécessaire depuis la mise à jour 2.02

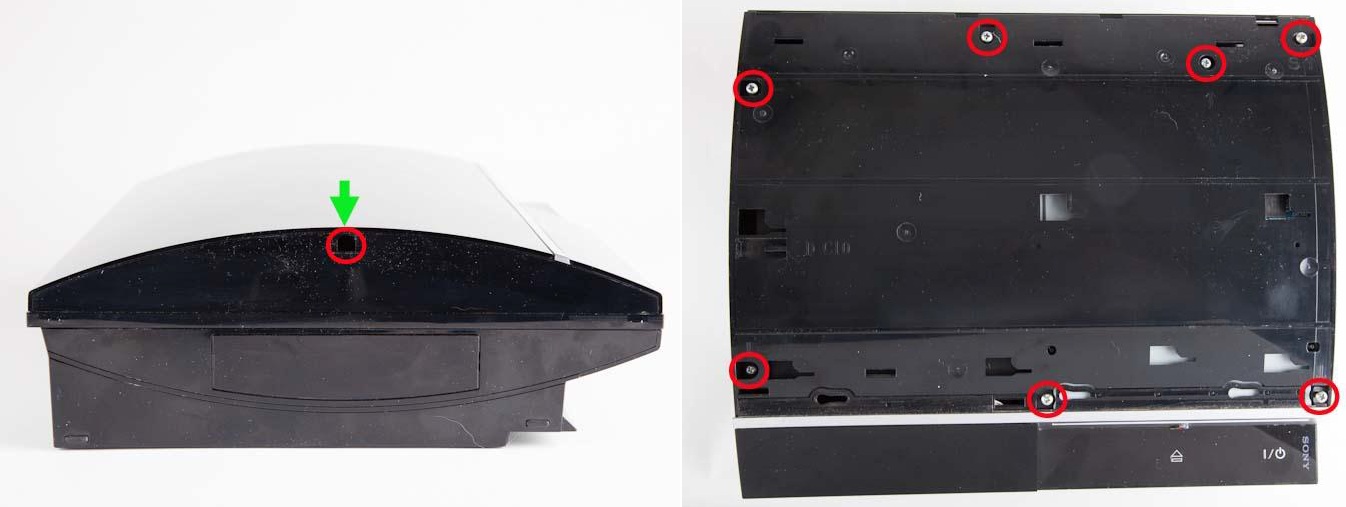

2 : Enlever la bande de garantie et dévisser la première vis à l’aide du tournevis spécifique. Faite glisser la plaque décorative pour l’enlever et révélé le capots et ses 7 vis (variable avec les modèles).

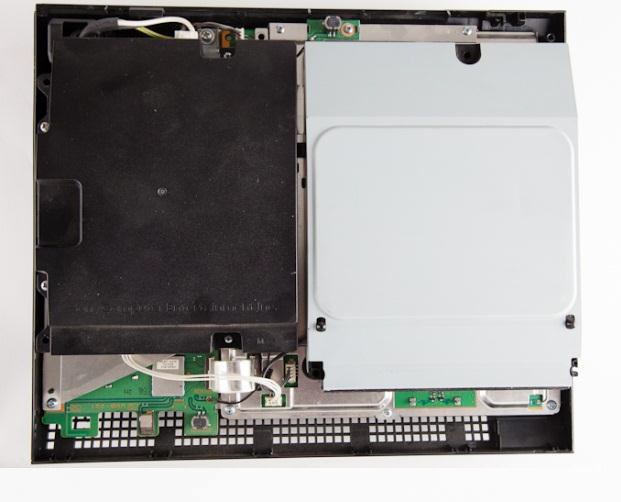

3 : Dévisser les et faite un mouvement de levier vers la façade de la PS3 pour enlever le capots.
4 : Déconnectez le cable d’alimentation de vôtre lecteur BD PS3 (câble gris)
5 : Soulevez légèrement le lecteur BD PS3 et déconnecter la nappe qui ce trouve sous le lecteur.
6 : Connectez le câble d’alimentation en Y fourni avec le 3k3y pour remplacer l’ancien câble d’alimentation gris (assurez-vous que le côté maître du Y soit connecté à la carte mère Playstation 3, comme sur la photo ci-dessous)
7 : Connectez la nappe (60wayFFC) fourni avec le 3k3y au lecteur BD PS3. Faite passer cette nappe par dessus vôtre lecteur (nous vous conseillons de la scotcher par la suite)
8 : Connectez le câble d’alimentation du lecteur BD PS3
9 : Soulever la nappe d’origine (60wayFFC) encore connecter à la carte mère pour réinstaller le lecteur BD. Plaquez ensuite la nappe sur le dessus du lecteur à côté de la nappe de remplacement (comme sur la photo ci-dessous, vous pouvez la scotcher)

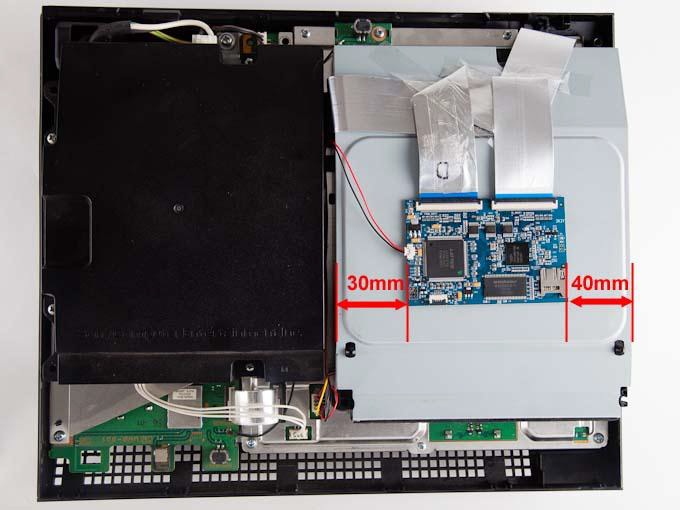

10 : Placez le PCB 3k3y comme indiqué ci-dessous à 30 et 40mm sur le lecteur, utilisé l’adhésif double face fourni pour le fixer.
– Installez les nappes dans leurs logements respectifs à 90° pour que la connection soit parfaite. La nappe d’origine relier à la carte mère sur le connecteur de gauche, et le nappe relier au lecteur sur le connecteur de droite. Le côté bleu doit être sur le dessus.
– Connectez l’alimentation venant du câble en Y au PCB 3k3y. Assurez-vous de le connectez dans le bon sens, la connexion doit ce faire sans forcer.

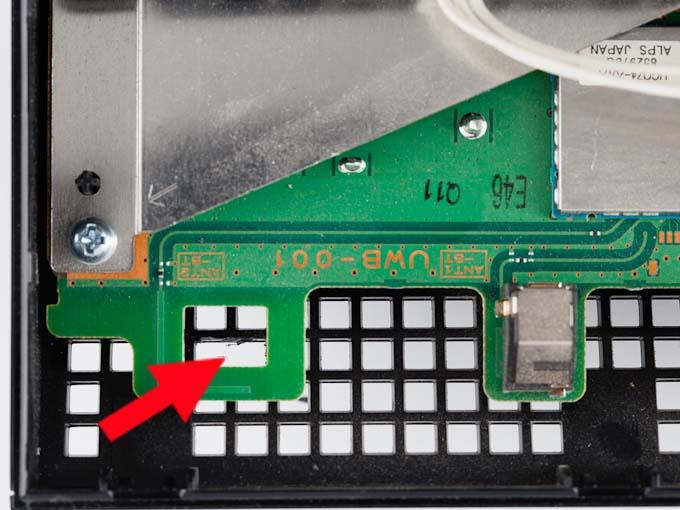

11 : Avec une pince à coupé, un cutter ou un couteau aiguisé coupé le morceau de grille indiqué
12 : Passez la nappe (4way FFC) fourni avec le 3k3y à travers l’ouverture que vous venez de faire dans la grille. Prenez toutes les précautions pour ne pas endommager la nappe.

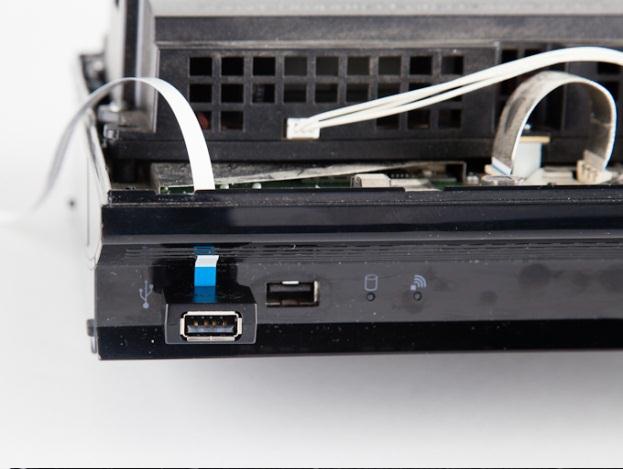

13 : Connectez la nappe (4way FFC) au dongle 3k3y USB adapter comme indiqué sur l’image ci-dessous. Notez que le côté bleu doit être du côté de l’USB femelle.
14 : Connecter le Dongle 3k3y USB Adapter à l’un des ports USB de la console (n’importe lequel)

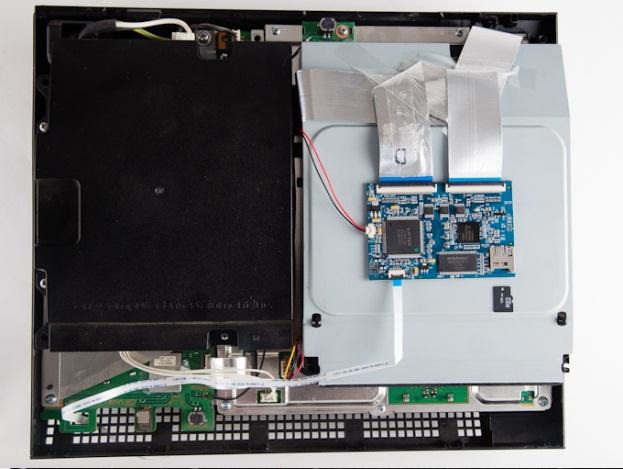

15 : Connectez l’autre bout de la nappe (4way FFC) au PCB 3k3y (connecteur indiqué USB), vous pouvez le maintenir avec du scotch. Le côté bleu doit être sur le dessus.
16 : Insérez enfin la Micro SD dans le logement prévu sur le PCB 3k3y
17 : Remontez avec précaution le capot de la Playstation 3, assurez-vous que le capot ne touche pas le PCB 3k3y, ni n’endommage aucune nappe.
18 : Installer la plaque décorative et visser la vis.
